DSF-8555 - Doppelschenkelfeder 0,75 x 6,0 n3,00 A
SKU
DSF-8555
| Menge ab | 1 | 10 | 25 | 50 | 100 | 200 | 400 | 700 | 1000 | 2000 |
| CHF/Stk. | 9.08 | 5.90 | 4.08 | 2.98 | 2.18 | 1.45 | 1.28 | 1.10 | 1.00 | 0.91 |
Artikelnummer |
Gewicht (g) |
Werkstoff |
d (mm) |
Di (mm) |
Dd (mm) |
n |
Form |
A (mm) |
B (mm) |
C (mm) |
L0 (mm) |
Mn (Nmm) |
a (°) |
c (Nmm/°) |
| DSF-8555 | 0.7010 | 1.4310 nichtrostend | 0.75 | 6.00 | 5.00 | 3.00 | A | 25.00 | 8.00 | 7.50 | 13.50 | 110.00 | 66.00 | 1.66 |
| Gewicht g | 0.7010 |
|---|---|
| Werkstoff | 1.4310 nichtrostend |

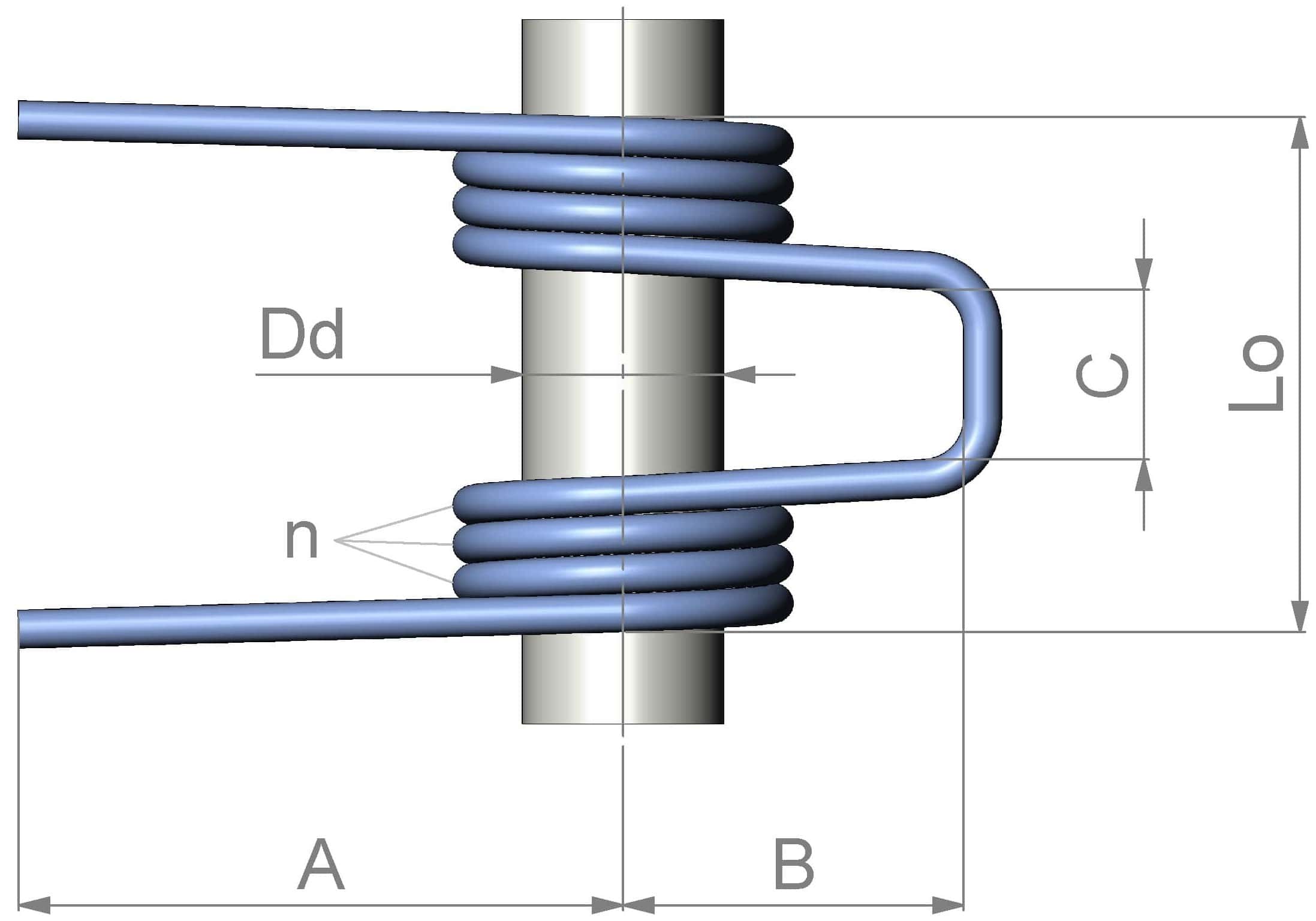

| d = Drahtstärke mm | 0.75 |
| Di = Innendurchmesser mm | 6.00 |
| Dd = grösster Dorndurchmesser mm | 5.00 |
| n = Anzahl Windungen | 3.00 |
| Form | A |
| A = Schenkellänge aussen mm | 25.00 |
| B = Schenkellänge innen mm | 8.00 |
| C = Bügelbreite mm | 7.50 |
| L0 = Federlänge mm | 13.50 |
| Mn = maximales Drehmoment Nmm | 110.00 |
| a = maximaler Drehwinkel ° | 66.00 |
| c = Kraftzunahme Nmm/° | 1.66 |
Produkt individuell konfigurieren
Gesuchtes Produkt nicht gefunden? Adaptieren Sie unsere Produkte einfach mit dem Konfigurator, laden Sie die neu erstellte CAD-Datei herunter und erstellen Sie eine Offertanfrage. Wir prüfen Ihre Einstellungen dann gerne für Sie.
